Perangkat pada layer-layer OSI MODEL

Application layer

Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.

Presentation layer

Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level ini adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing (VNC) atau Remote Desktop Protocol (RDP)).

Session layer

Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.

Transport layer

Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.

Network layer

Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.

Data-link layer

Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).

Physical layer

Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

refrensi
http://id.wikipedia.org/wiki/Model_OSI

Prak.Jaringan Komputer 1

Konfigurasi Jaringan Pada Sistem Operasi Windows

Persiapan

            Alat dan bahan

1.                         1.   PC/Laptop

2.       Kabel UTP

        - Kabel Straight ->  digunakan untuk beda perangkat misalnya laptop ke switch

        - Kabel Cross -> digunakan untuk sama perangkat misalnya laptop ke laptop atau switch ke switch

3.       Switch

Langkah-langkah dan Pengujian

1.       1.     Persiapkan alat – alat yang akan digunakan untuk praktikum

2.      2.  Sambungkan kabel straight dengan Laptop/PC

3.      3.  Hubungkan kabel straight  dengan switch,

4.       4.     konfigurasi Local Area Network yang ada pada laptop/pc

5.       5.  Klik start -> control Panel -> network connection -> Local Area Connection -> internet protocol (TCP/IP)

              -> use the following IP Address.

6.        6.      Isi IP Address : 192.168.0.2 dan subnet mask : 255.255.255.0 -> ok

7.       7.    Selanjutnya Test, apakah jaringan sudah terhubung.

8.       8.   selain itu juga bisa Klik start -> run -> ketikkan cmd -> ok

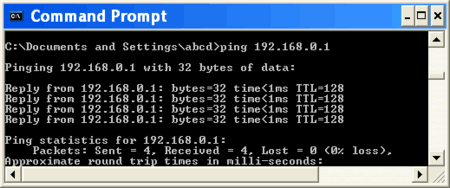

9.        9.      Ketikkan -> ping 192.168.0.1 (no akhir disesuaikan dengan laptop/pc yang lain)

      10. Setelah berhasil selanjutnya menghubungkan jaringan 1 dengan jaringan 2 dan 3 yakni dengan cara :

1.
        Hubungkan Switch jaringan 1 dengan menggunakan kabel Cross ke Switch Jaringan 2 dan 3

2.       Kemudian lewat command prompt ketikkan -> ping 192.168.0.16 (atau bisa ngeping yang lain) seperti gambar di bawah ini :

3.       Setelah jaringan 1 terhubung dengan jaringan 2 dan 3 selanjutnya dapat menggunakan fasilitas yang di sediakan oleh windows yakni NetMeeting seperti tampilan di bawah ini :

                4.   dan tinggal menikmati pasilitas yang disediakan oleh windows
